Ultra kompaktni DP-IQ modulator, kontroler pristranosti, automatski kontroler pristranosti

Kratak opis:

Rofea-ov kontroler pristranosti modulatora je posebno dizajniran za Mach-Zehnder modulatore kako bi se osiguralo stabilno radno stanje u različitim operativnim okruženjima. Na osnovu svoje potpuno digitalizirane metode obrade signala, kontroler može pružiti ultra stabilne performanse.

Kontroler ubrizgava niskofrekventni signal podrhtavanja niske amplitude zajedno s naponom prednapona u modulator. Kontinuirano očitava izlaz iz modulatora i određuje stanje napona prednapona i povezanu grešku. Novi napon prednapona će se naknadno primijeniti u skladu s prethodnim mjerenjem. Na taj način se osigurava da modulator radi pod odgovarajućim naponom prednapona.


Detalji proizvoda

Rofea Optoelectronics nudi optičke i fotonske elektrooptičke modulatore

Oznake proizvoda

Značajka

• Istovremeno obezbjeđuje šest automatskih napona prednapona za modulatore Dual Polarization IQ
• Nezavisno od formata modulacije:
SSB, QPSK, QAM, OFDM verifikovani.
•Uključi i koristi:
Nije potrebna ručna kalibracija Sve automatski
• I, Q krakovi: kontrola na Peak i Null modovima Visok omjer ekstinkcije: 50dB max1
• P ruka: upravljanje u Q+ i Q- modovima Tačnost: ± 2◦
• Nizak profil: 40 mm (Š) × 29 mm (D) × 8 mm (V)
•Visoka stabilnost: potpuno digitalna implementacija Jednostavno za korištenje:
• Ručno upravljanje s mini kratkospojnikom 2
Fleksibilne OEM operacije putem UART/IO
• Dva načina rada za obezbjeđivanje napona prednapona: a. Automatska kontrola prednapona b. Korisnički definisan napon prednapona

Elektrooptički modulator Elektrooptički modulator Modulator Kontroler pristranosti Kontroler tačke pristranosti IQ modulator DP-IQ modulator Automatski kontroler pristranosti

Aplikacija

•LiNbO3 i drugi DP-IQ modulatori
• Koherentni prijenos



1Najviši omjer ekstinkcije zavisi od maksimalnog omjera ekstinkcije sistemskog modulatora i ne može ga premašiti.

2UART rad je dostupan samo na nekim verzijama kontrolera.

Performanse

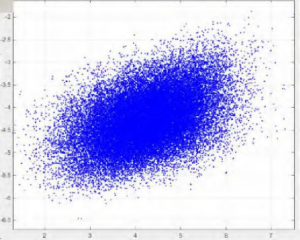

Slika 1. Konstelacija (bez kontrolera)


Slika 2. QPSK konstelacija (sa kontrolerom)


Slika 3. QPSK-Eye uzorak


Slika 5. 16-QAM konstelacijski uzorak


Slika 4. QPSK spektar


Slika 6. CS-SSB spektar

Specifikacije

Parametar

Min.

Tip

Maks

Jedinica

Kontrolne performanse
I i Q ruke se kontrolišuNull (Minimum)or Vrh (maksimum)tačka
Omjer izumiranja

MER1

50

dB

P ruka je kontrolirana naQ+ (desna kvadratura)or Q-( lijeva kvadratura)tačka
Tačnost kod kvadrokoptera

2



+2

stepen2

Vrijeme stabilizacije

45

50

55

s

Električni
Pozitivni napon napajanja

+14,5

+15

+15,5

V

Pozitivna struja napajanja

20



30

mA

Negativni napon napajanja

-15,5

-15

-14,5

V

Negativna struja napajanja

8



15

mA

Raspon izlaznog napona YI/YQ/XI/XQ

-14,5



+14,5

V

Raspon izlaznog napona YP/XP

-13



+13

V

Amplituda podrhtavanja

1%Vπ



V

Optički
Ulazna optička snaga3

-30



-8

dBm

Ulazna talasna dužina

1100



1650. godine

nm

1 MER se odnosi na intrinzični omjer ekstinkcije modulatora. Postignuti omjer ekstinkcije je obično omjer ekstinkcije modulatora naveden u tehničkom listu modulatora.

2NekaVπ  označava napon prednapona na 180 iVP  označavaju najoptimiziraniji napon prednapona na Quad tačkama.

3Imajte na umu da se ulazna optička snaga ne odnosi na optičku snagu u odabranoj tački prednapona. To je maksimalna optička snaga koju modulator može poslati kontroleru kada se prednapon kreće odVπ do +Vπ .

Korisnički interfejs


Slika 5. Sklop

Grupa Operacija

Objašnjenje

Odmor Umetnite kratkospojnik i izvucite ga nakon 1 sekunde Resetirajte kontroler
Moć Izvor napajanja za regulator pristranosti V- povezuje negativnu elektrodu napajanja
V+ spaja pozitivnu elektrodu napajanja
Srednji priključak se povezuje sa uzemljenom elektrodom
UART Upravljanje kontrolerom putem UART-a 3.3: Referentni napon od 3.3V
GND: Uzemljenje
RX: Prijem od kontrolera
TX: Prijenos kontrolera
LED Stalno uključeno Rad u stabilnom stanju
Uključivanje-isključivanje ili uključivanje-isključivanje svakih 0,2 s Obrada podataka i traženje kontrolne tačke
Uključivanje-isključivanje ili isključivanje-uključivanje svake 1 sekunde Ulazna optička snaga je preslaba
Uključivanje-isključivanje ili isključivanje-uključivanje svake 3 sekunde Ulazna optička snaga je prejaka
Polarni1 XPLRI: Umetnite ili izvucite kratkospojnik bez kratkospojnika: Nulti režim; sa kratkospojnikom: Vršni režim
XPLRQ: Umetnite ili izvucite kratkospojnik bez kratkospojnika: Nulti režim; sa kratkospojnikom: Vršni režim
XPLRP: Umetnite ili izvucite kratkospojnik bez kratkospojnika: Q+ režim; sa kratkospojnikom: Q- režim
YPLRI: Umetnite ili izvucite kratkospojnik bez kratkospojnika: Nulti režim; sa kratkospojnikom: Vršni režim
YPLRQ: Umetnite ili izvucite kratkospojnik bez kratkospojnika: Nulti režim; sa kratkospojnikom: Vršni režim
YPLRP: Umetnite ili izvucite kratkospojnik bez kratkospojnika: Q+ režim; sa kratkospojnikom: Q- režim
Naponi pristranosti YQp, YQn: Pristranost za Q krak Y polarizacije YQp: Pozitivna strana; YQn: Negativna strana ili uzemljenje
YIp, YIn: Pristranost za Y polarizaciju I kraka YIp: Pozitivna strana; YIn: Negativna strana ili uzemljenje
XQp, XQn: Pristranost za Q krak X polarizacije XQp: Pozitivna strana; XQn: Negativna strana ili uzemljenje
XIp, XIn: Pristranost za X polarizaciju I krak XIp: Pozitivna strana; XIn: Negativna strana ili uzemljenje
YPp, YPn: Pristranost za P krak Y polarizacije YPp: Pozitivna strana; YPn: Negativna strana ili uzemljenje
XPp, XPn: Pristranost za P krak X polarizacije XPp: Pozitivna strana; XPn: Negativna strana ili uzemljenje

1 Polar zavisi od RF signala sistema. Kada u sistemu nema RF signala, polar bi trebao biti pozitivan. Kada amplituda RF signala prelazi određeni nivo, polar će se promijeniti iz pozitivnog u negativni. U ovom trenutku, nulta tačka i vršna tačka će se zamijeniti jedna s drugom. Q+ tačka i Q- tačka će se također zamijeniti jedna s drugom. Prekidač polarnog signala omogućava korisniku da promijeni

polarno direktno bez promjene operativnih tačaka.

Grupa Operacija

Objašnjenje

PD1 NC: Nije povezano
YA: Anoda fotodiode sa Y-polarizacijom

YA i YC: Povratna veza fotostruje Y polarizacije

YC: Katoda fotodiode sa Y-polarizacijom
GND: Uzemljenje
XC: Katoda fotodiode sa X-polarizacijom

XA i XC: Povratna veza fotostruje X polarizacije

XA: Anoda fotodiode sa X-polarizacijom

1. Samo jedna opcija može se izabrati između korištenja kontrolne fotodiode i korištenja modulatorske fotodiode. Preporučuje se korištenje kontrolne fotodiode za laboratorijske eksperimente iz dva razloga. Prvo, kontrolna fotodioda ima provjerene kvalitete. Drugo, lakše je podesiti intenzitet ulazne svjetlosti. Ako koristite internu fotodiodu modulatora, provjerite je li izlazna struja fotodiode strogo proporcionalna ulaznoj snazi.
