Rof Elektro-optički modulator 1550nm LiNbO3 modulator intenziteta 50G

Kratak opis:

Modulator intenziteta LiNbO3 se široko koristi u optičkim komunikacionim sistemima velike brzine, laserskim senzorima i ROF sistemima zbog dobrih elektro-optičkih performansi. Serija R-AM zasnovana na MZ push-pull strukturi i X-cut dizajnu, ima stabilne fizičke i hemijske karakteristike, koje se mogu primeniti kako u laboratorijskim eksperimentima tako iu industrijskim sistemima.

Pošaljite nam email DOWNLOAD

Detalji o proizvodu

Rofea Optoelectronics nudi proizvode za optičke i fotonike Elektro-optičke modulatore

Oznake proizvoda

Feature

* Mali gubitak umetanja
* Visoki propusni opseg
* Nizak polutalasni napon
* Mogućnost prilagođavanja

Elektro-optički modulator Elektro-optički modulator LiNbO3 modulator intenziteta MZM modulator Mach-Zehnder modulator LiNbO3 modulator Litijum niobatni modulator

Aplikacija

⚫ ROF sistemi
⚫ Distribucija kvantne ključeve
⚫ Laserski senzorski sistemi
⚫ Bočna modulacija

Rof-AM serija	Rof-AM-07	Rof-AM-08	Rof-AM-10	Rof-AM-13	Rof-AM-15
Radna talasna dužina	780nm	850nm	1064nm	1310nm	1550nm
Bandwidth	10GHz	10GHz	10/20GHz	2.5GHz	50GHz	10GHz	20GHz	40GHz
Insertion Loss	<5dB	<5dB	＜5dB	＜5dB	＜4dB
Omjer izumiranja @DC	＞20dB	＞20dB	＞20dB	＞20dB	＞20dB
V_Π@RF (1KHz)	<3V	<3V	<4V	<3.5V	＜6V	<5V
V_Π@Bias	＜3.5V	＜3.5V	<5V	<5V	<8V	<7V

Informacije o naručivanju

Rof

XXG

Tip: AM --- Modulator intenziteta

Talasna dužina: 07---780nm
08---850nm

10---1060nm

13---1310nm

15---1550nm

Širina pojasa: 10GHz

20GHz

40GHz

50GHz

Monitor PD:PD---Sa PD
00 --- Nema PD

Ulazno-izlazni tip vlakna: PP---PM/PM

Optički konektor: FA---FC/APC

FP---FC/PC

SP---Prilagođavanje

R-AM-15-50G

Talasna dužina 1550nm 50GHz modulator intenziteta

Parametar				Simbol		Min	Tip	Max	Jedinica
Optički parametri
Radna talasna dužina				l		1530	1550	1565	nm
Gubitak umetanja				IL			4	5	dB
Optički povratni gubitak				ORL				-45	dB
Omjer izumiranja prekidača @DC				ER@DC		20	23	45	dB
Dinamički omjer izumiranja				DER			13		dB
Optičko vlakno	Inputluka					Panda PM Fujikura SM
	izlazni port					Panda PM Fujikura SM
Interfejs optičkih vlakana						FC/PC、FC/APC Ili korisnik za navođenje
Električni parametri
Radni propusni opseg（-3dB)					S₂₁	35	40		GHz
Polutalasni napon Vpi		RF			@50KHz		5	6	V
		Bias			@Bias		7	8	V
Električni povratni gubitak					S₁₁		-12	-10	dB
Ulazna impedansa			RF		Z_RF	50			W
			Bias		Z_BIAS	1M			W
Električni interfejs						V(f)

Limit Conditions

Parametar	Simbol	Jedinica	Min	Tip	Max
Ulazna optička snaga	P_{u, Max}	dBm			20
Ulazna RF snaga		dBm			28
prednapona	Vbias	V	-15		15
Radna temperatura	Top	℃	-10		60
Temperatura skladištenja	Tst	℃	-40		85
Vlažnost	RH	%	5		90

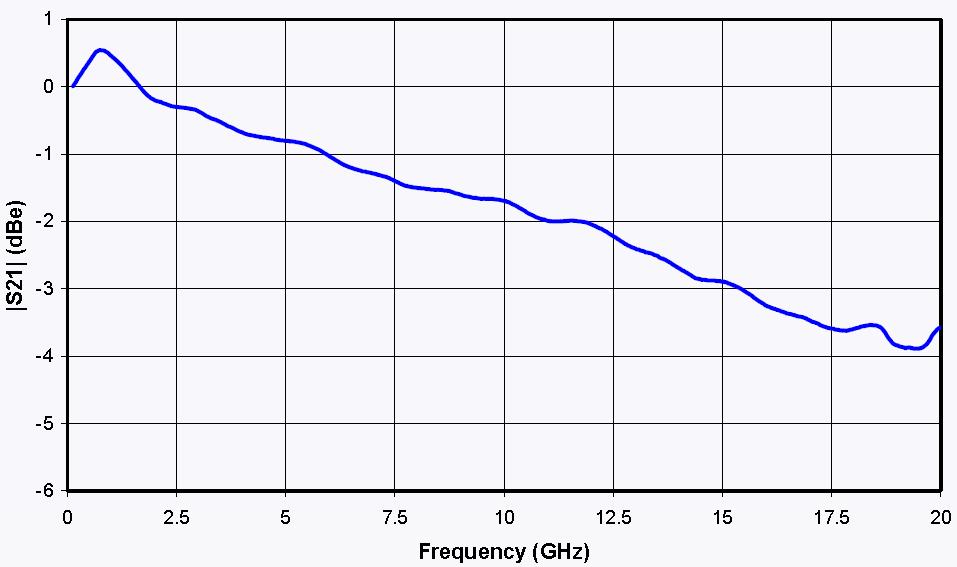

S21 Curve

&S11 krivulja

S21&s11 krive

Mehanički dijagram

LUKA	Simbol	Napomena
U	Optički ulazni port	PM vlakno (125μm/250μm)
Van	Optički izlazni port	PM i SMF opcija
RF	RF ulazni port	SMA(f)
Bias	Port za kontrolu pristranosti	1,2 Bias, 34-N/C
